Hoe kan een diepdrukmachine met elektronische as de afdruknauwkeurigheid en de flexibele verpakkingsefficiëntie verbeteren?

Groene Ohmontwikkelt deElektronische Rotogravure-drukmachine met asvoor fabrikanten die op zoek zijn naar nauwkeurige meerkleurendruk op flexibele verpakkingsmaterialen. Met servogestuurde besturing, gecoördineerd spanningsbeheer en nauwkeurige kleurregistratie ondersteunt deze apparatuur een consistente printkwaliteit en efficiënte roll-to-roll-productie.

Een diepdrukmachine met elektronische as is ontworpen om nauwkeurige, herhaalbare meerkleurenafdrukken te leveren op plastic films, papier en andere compatibele rolmaterialen. Door aandrijfsystemen elektronisch te coördineren in plaats van uitsluitend te vertrouwen op traditionele mechanische asverbindingen, helpt het operators de baanbeweging en kleurregistratie tijdens het hele drukproces te beheren. In dit artikel wordt uitgelegd hoe de technologie werkt, de belangrijkste componenten ervan, compatibele substraten, de belangrijkste specificaties en praktische overwegingen bij de selectie van apparatuur. Ook wordt onderzocht hoe de machineconfiguratie van Green Ohm een ​​flexibele verpakkingsproductie kan ondersteunen en wat kopers moeten beoordelen voordat ze in een nieuwe druklijn investeren.

Inhoudsopgave

1. Wat is een Rotogravure-drukmachine met elektronische as?
2. Hoe werkt elektronische astechnologie?
3. Welke functies zijn van invloed op de afdrukprestaties?
4. Welke materialen kan de machine afdrukken?
5. Wat zijn de belangrijkste technische specificaties?
6. Waar wordt deze printapparatuur gebruikt?
7. Hoe moeten kopers de juiste machine selecteren?
8. Hoe kunnen operators consistente prestaties behouden?
9. Veelgestelde vragen
10. Conclusie

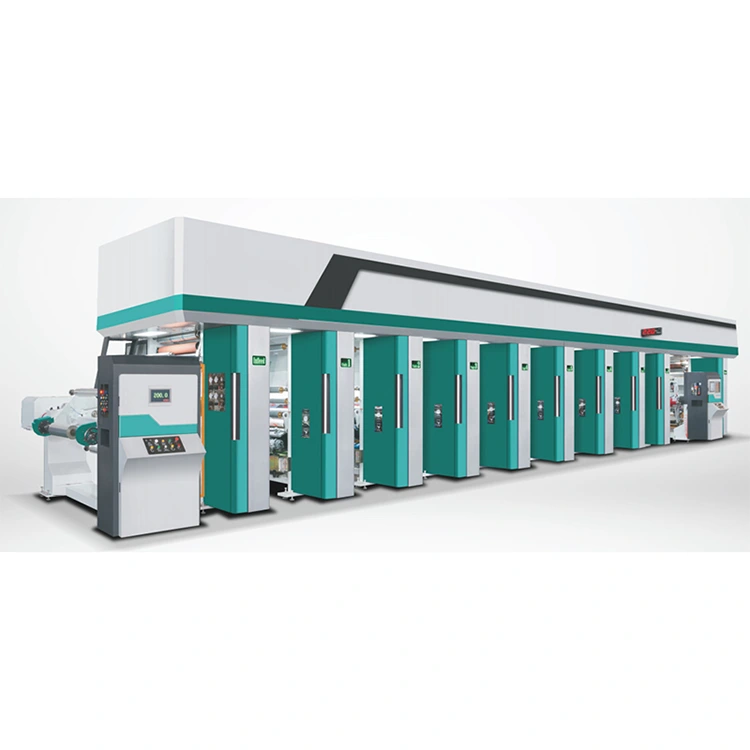

1. Wat is een Rotogravure-drukmachine met elektronische as?

Een diepdrukmachine met elektronische as is een industrieel printsysteem dat elektronisch gecoördineerde aandrijvingen gebruikt om de beweging van meerdere drukeenheden te regelen. Het combineert het gevestigde diepdrukproces met moderne servo- en automatiseringstechnologieën om nauwkeurig meerkleurenprinten op doorlopende rollen materiaal te ondersteunen.

Bij conventionele diepdruk brengen gegraveerde cilinders inkt over op een substraat terwijl dit door opeenvolgende printstations gaat. Elke cilinder vertegenwoordigt een specifieke kleur of een deel van de afbeelding. Nauwkeurige synchronisatie tussen deze stations is essentieel omdat zelfs een kleine afwijking in de baanbeweging zichtbare kleurafwijkingen kan veroorzaken.

Elektronische asregeling coördineert de relevante aandrijfassen via een besturingssysteem, waardoor de vereiste snelheid en positionele relaties behouden blijven. Deze aanpak kan synchronisatie en aanpassing vereenvoudigen in vergelijking met mechanisch gekoppelde opstellingen, afhankelijk van de machineconfiguratie.

Groene Ohm biedt een elektronische diepdrukoplossing met schacht, bedoeld voor meerkleurendruk op plastic films, papier en andere compatibele rolmaterialen. De configuratie combineert servogestuurd printen, geautomatiseerde registratie en spanningscontrole om aan de praktische eisen van flexibele verpakkingsproductie te voldoen.

2. Hoe werkt elektronische astechnologie?

Het printproces begint wanneer de afwikkeleenheid een rol substraat in de machine voert. Het web beweegt door de drukstations, waar gegraveerde cilinders inkt op het materiaal overbrengen. Na elke drukfase passeert het substraat een drooggedeelte voordat het doorgaat naar het volgende station of de opwikkeleenheid.

Elektronische coördinatie ondersteunt dit proces door de aandrijvingen te synchroniseren die verantwoordelijk zijn voor het verplaatsen van het materiaal en het bedienen van de drukcilinders. Een programmeerbare logische controller (PLC), servogestuurde spanningsregeling en registratie-aanpassingen werken samen om stabiele productieomstandigheden te helpen handhaven.

1. Afwikkelen:De rol wordt gemonteerd en het substraat wordt onder gecontroleerde spanning in de machine gevoerd.
2. Webbegeleiding:Het materiaal volgt het beoogde pad door de druklijn, waardoor een consistente positionering behouden blijft.
3. Inktoverdracht:Gegraveerde drukcilinders brengen de benodigde inktpatronen over op het substraat.
4. Kleurregistratie:Registratiecontroles coördineren de posities van opeenvolgende kleurafdrukken.
5. Drogen:Het droogsysteem verwijdert de benodigde hoeveelheid oplosmiddel of vocht, afhankelijk van het inktsysteem en de bedrijfsomstandigheden.
6. Terugspoelen:Het gedrukte materiaal wordt op een rol verzameld voor daaropvolgende inspectie, lamineren, snijden of converteren.

De daadwerkelijke afdrukkwaliteit is van meer afhankelijk dan alleen elektronische synchronisatie. Cilinderconditie, substraateigenschappen, inktformulering, droogomstandigheden, machine-instellingen en operatorprocedures hebben allemaal invloed op het eindresultaat.

3. Welke functies beïnvloeden de afdrukprestaties?

Servogestuurde printbesturing

Servoaandrijvingen maken een gecoördineerde aansturing van de drukassen mogelijk en ondersteunen een nauwkeurig snelheids- en positiebeheer. Als ze correct zijn geconfigureerd, kunnen ze registratieafwijkingen helpen verminderen en instellingen beter beheersbaar maken tijdens meerkleurenproductie.

Gesloten spanningsbeheer

Flexibele films en dun papier kunnen uitrekken, kreuken of verschuiven als de baanspanning onstabiel is. De beschreven configuratie van Green Ohm maakt gebruik van spanningsregeling met drie motoren in een gesloten lus om de materiaalbehandeling te coördineren. De juiste spanningsinstellingen zijn essentieel om de baanbeweging te verminderen en consistente printafmetingen te behouden.

Geautomatiseerde kleurregistratie

Horizontale en verticale registratieaanpassingen helpen individuele kleurindrukken uit te lijnen. Pre-registratiefuncties kunnen ook de installatie ondersteunen voordat de volledige productie begint. Deze mogelijkheden zijn met name handig voor gedetailleerde afbeeldingen, fijne tekst en verpakkingsontwerpen waarvoor een nauwkeurige uitlijning van kleur tot kleur vereist is.

Inkttoevoer en rakeleenheid

De inktoverdrachtsrol levert inkt aan het printproces, terwijl het rakelblad overtollige inkt van het cilinderoppervlak verwijdert. Green Ohm beschrijft een onafhankelijk aangedreven rakelsysteem, ontworpen om het afstellen en verwisselen van de messen te vergemakkelijken. Een goede staat van het mes en inktbeheer dragen bij aan een zuivere beeldreproductie.

Geïntegreerde droog- en veiligheidscontroles

Het droogsysteem maakt gebruik van gecontroleerde luchtstroom en temperatuurbeheer om het drogen van de inkt te ondersteunen. Touchscreenbewaking en foutdiagnosefuncties kunnen operators helpen de bedrijfsomstandigheden te observeren en problemen te identificeren. Passende ventilatie, omgang met oplosmiddelen en machineveiligheidsmaatregelen blijven essentieel bij het printen met inkten op oplosmiddelbasis.

• Elektronisch gecoördineerde printaandrijvingen.
• Gesloten spanningsbeheer voor webstabiliteit.
• Horizontale en verticale kleurregistratieaanpassingen.
• Inktoverdracht- en rakelsystemen ontworpen voor gecontroleerde inkttoepassing.
• Functies voor drogen, bewaken en diagnose van machinestoringen.

4. Welke materialen kan de machine afdrukken?

Substraatcompatibiliteit is een sleutelfactor bij het selecteren van een diepdrukmachine. Verschillende materialen hebben verschillende trekeigenschappen, oppervlaktekenmerken, diktes en vereisten voor inkthechting. De juiste combinatie van substraat, cilindergravering, inkt en droogomstandigheden is noodzakelijk voor betrouwbare resultaten.

Groene Ohm somt de volgende materiaalreeksen op voor de elektronische asconfiguratie:

Deze bereiken zijn de door de fabrikant opgegeven materiaalparameters en bieden geen garantie dat elke soort onder identieke omstandigheden kan werken. Kopers moeten het beoogde substraat, het inktsysteem, de dikte en de productievereisten bevestigen voordat ze bestellen.

5. Wat zijn de belangrijkste technische specificaties?

De volgende tabel geeft een samenvatting van de belangrijkste specificaties die zijn gepubliceerd voor Green Ohm's YG-8-serie diepdrukmachine met elektronische as. Waarden moeten vóór aankoop worden bevestigd aan de hand van de huidige offerte en de definitieve technische overeenkomst.

*De door de fabrikant gepubliceerde specificatie gebruikt de eenheid mm/min voor de maximale mechanische en printsnelheden. De bovenstaande waarden zijn uitsluitend uitgedrukt in m/min als voorlopige interpretatie van de vermelde cijfers. Bevestig de juiste eenheden en nominale bedrijfssnelheden rechtstreeks bij Green Ohm voordat u deze cijfers gebruikt voor de productieplanning.

Het model van 850 mm kan geschikt zijn voor smallere webvereisten, terwijl de modellen van 1.050 mm en 1.250 mm een ​​grotere substraatcapaciteit bieden. Het juiste model is afhankelijk van de afmetingen van de afgewerkte verpakking, het materiaalgebruik, de printindeling, de cilinderspecificaties en de geplande uitvoer, en niet alleen van de baanbreedte.

6. Waar wordt deze printapparatuur gebruikt?

Elektronisch diepdruk is relevant voor fabrikanten die herhaalbare afbeeldingen nodig hebben gedurende lange productieruns. De geschiktheid ervan hangt af van het verpakkingsontwerp, de vereiste printkwaliteit, het substraat, het inktsysteem en het downstream-conversieproces.

Flexibele voedselverpakkingen

Bedrukte films die worden gebruikt voor snackzakken, zoetwarenverpakkingen, verpakkingen voor droog voedsel en andere flexibele verpakkingen vereisen vaak een consistente kleurreproductie en duidelijke afbeeldingen. Ook de uiteindelijke verpakkingsstructuur moet voldoen aan de geldende voedselcontact- en verpakkingseisen.

Verpakking van consumentengoederen

Navulverpakkingen voor wasmiddelen, verpakkingen voor persoonlijke verzorging en zakjes voor huishoudelijke producten kunnen gebruik maken van meerkleuren bedrukte films om branding, productinformatie en gebruiksinstructies over te brengen.

Op papier gebaseerde verpakkingen

Waar de papierkwaliteit en het inktsysteem compatibel zijn, kan diepdruk decoratieve ontwerpen, herhalingspatronen en gedrukte verpakkingsmaterialen ondersteunen die een consistente beeldreproductie vereisen.

Industriële flexibele materialen

Sommige industriële verpakkingstoepassingen gebruiken bedrukte films voor identificatie, productinformatie of visuele differentiatie. Kopers moeten de chemische bestendigheid, substraatprestaties en eisen aan het eindgebruik beoordelen voordat ze het printproces selecteren.

Voor verpakkingen die later worden gelamineerd, gesneden of in zakken worden gemaakt, moet de printkwaliteit worden geëvalueerd samen met de prestaties van de gehele verwerkingslijn.

7. Hoe moeten kopers de juiste machine selecteren?

Het kiezen van een drukmachine houdt meer in dan het vergelijken van maximale snelheid of aanschafprijs. Productieteams moeten de apparatuur afstemmen op hun feitelijke werkzaamheden, het verwachte gebruik, de werkomgeving en de onderhoudsmogelijkheden.

1. Bevestig het substraatbereik.Identificeer filmtypes, diktes, papierkwaliteiten, oppervlaktebehandelingen en eventuele materiële veranderingen die in de toekomst worden verwacht.
2. Definieer de vereiste baanbreedte.Bereken de bruikbare printbreedte, randmarges en materiaalgebruik voor de verpakkingslay-outs die u produceert.
3. Geef de kleur- en registratievereisten op.Bevestig het aantal kleuren, de complexiteit van de afbeelding, de registratietolerantie en de inspectiemethode.
4. Evalueer realistische productiesnelheid.Vraag naar de verwachte bedrijfssnelheden voor uw substraat, inkt, cilinderherhaling en droogomstandigheden, in plaats van uitsluitend te vertrouwen op de maximale mechanische snelheid.
5. Controleer het besturingssysteem.Verduidelijk de servoconfiguratie, registratie-aanpassing, spanningscontrolegedrag, operatorinterface, alarmen en ondersteuning voor probleemoplossing.
6. Controleer hulpprogramma's en installatiebehoeften.Beoordeel het elektrisch vermogen, de ventilatie, de droogenergie, het vloeroppervlak, de uitlaateisen en de toepasselijke veiligheidsvoorschriften.
7. Service en training plannen.Bevestig hulp bij installatie, training van operators, reserveonderdelen, preventief onderhoud en after-sales responsregelingen.

Vraag voordat u een bestelling plaatst een gedetailleerd technisch voorstel aan en regel, waar mogelijk, een proefproef met representatieve materialen en kunstwerken. Dit helpt bij het verifiëren dat de voorgestelde configuratie geschikt is voor de daadwerkelijke productieomgeving.

8. Hoe kunnen operators consistente prestaties behouden?

Routineonderhoud helpt ongeplande downtime te verminderen en de printconsistentie te beschermen. Een praktisch onderhoudsprogramma moet de gebruikershandleiding van de fabrikant volgen en rekening houden met de productie-intensiteit, de inktchemie, het substraattype en de omgevingsomstandigheden.

• Inspecteer drukcilinders:Controleer op schade, vervuiling, slijtage en problemen die de beeldoverdracht kunnen beïnvloeden.
• Onderhoud rakelmessen:Inspecteer de mesranden, montage, contactomstandigheden en vervangingsintervallen.
• Controleer de spanningsinstellingen:Controleer de afwikkel-, tussenstation- en terugspoelspanning bij het wijzigen van materiaal of taakspecificaties.
• Registratie monitoren:Controleer de uitlijning tijdens het opstarten, na materiaalwissels en tijdens de productie.
• Onderdelen die inkt verwerken reinigen:Volg goedgekeurde procedures voor inktcirculatie, verwijdering van resten en omgaan met oplosmiddelen.
• Controleer het droogsysteem:Bewaak de luchtstroom, temperatuurregeling, ventilatie en veiligheidsvergrendelingen.
• Inspecteer aandrijvingen en bedieningselementen:Volg het aanbevolen inspectieschema voor servosystemen, sensoren, PLC-componenten en elektrische aansluitingen.
• Bedrijfsgegevens registreren:Documenteer terugkerende defecten, downtime, verspilling en aanpassingen om voortdurende verbetering te ondersteunen.

Bij het gebruik van inkten op oplosmiddelbasis moeten operators de instructies van de machinefabrikant en de toepasselijke brand-, ventilatie-, emissie- en arbeidsveiligheidseisen opvolgen. Onderhoud mag alleen worden uitgevoerd door goed opgeleid personeel, terwijl de apparatuur in een veilige toestand is geplaatst.

9. Veelgestelde vragen

Vraag 1: Wat is het belangrijkste voordeel van een diepdrukmachine met elektronische as?

Het belangrijkste voordeel is de elektronisch gecoördineerde aandrijfbesturing, die gesynchroniseerde printeenheden en nauwkeurige kleurregistratie ondersteunt. Gecombineerd met een geschikt spanningsbeheer en de juiste opstelling kan dit de consistentie helpen verbeteren en aanpassingen in de meerkleurenrol-naar-rol-productie vereenvoudigen.

Vraag 2: Welke materialen zijn compatibel met de machine van Green Ohm?

De vermelde materialen omvatten PET, nylon, PE, OPP, BOPP, CPP, PVC, cellofaan en papier binnen gespecificeerde dikte- of basisgewichtbereiken. De daadwerkelijke compatibiliteit is afhankelijk van de materiaalkwaliteit, het inktsysteem, de oppervlaktebehandeling en de machineconfiguratie. Bevestig de vereisten voor het beoogde substraat voordat u koopt.

Vraag 3: Wat is de maximale afdruksnelheid van de YG-8-serie?

De productpagina vermeldt een maximale mechanische snelheid van 420 en een maximale afdruksnelheid van 400, maar de gepubliceerde eenheid is niet consistent met de typische industriële lijnsnelheidnotatie. Kopers moeten van Green Ohm een ​​schriftelijke bevestiging krijgen van de juiste eenheden, nominale omstandigheden en verwachte productiesnelheid.

V4: Hoe kies ik tussen de YG-8-850, YG-8-1050 en YG-8-1250?

Het belangrijkste verschil is de maximale baanbreedte: respectievelijk 850 mm, 1.050 mm en 1.250 mm. Selecteer het model op basis van verpakkingsafmetingen, taakindeling, substraatgebruik en productieplannen. Controleer ook de eisen aan de vloeroppervlakte, de stroomvoorziening en de installatieomstandigheden.

Vraag 5: Wat moet ik voorbereiden voordat ik een offerte aanvraag?

Bereid het substraattype en de dikte, baanbreedte, aantal drukkleuren, artwork of monster, vereisten voor cilinderherhaling, doeluitvoer, inktsysteem en verwachte stroomafwaartse processen voor. Deze details helpen de fabrikant de vereiste configuratie te beoordelen en technische vragen te identificeren voordat een offerte wordt afgerond.

10. Conclusie

Een diepdrukmachine met elektronische as kan een waardevolle investering zijn voor fabrikanten van flexibele verpakkingen die gecoördineerde meerkleurendruk, gecontroleerde baanspanning en herhaalbare registratie vereisen. De beste resultaten komen voort uit het afstemmen van de machineconfiguratie op het substraat, het artwork, het inktsysteem, de droogvereisten en de daadwerkelijke productiedoelstellingen. De YG-8-serie van Green Ohm biedt drie genoemde webbreedte-opties, samen met servogestuurde printbesturing, geautomatiseerde registratie en geïntegreerde materiaalverwerkingsfuncties. Voordat u een definitieve beslissing neemt, moet u de technische specificaties, productiesnelheidseenheden, afdrukvoorbeeldresultaten, installatievereisten en after-salesondersteuning bij de fabrikant bevestigen. Om uw substraatvereisten te bespreken, beschikbare configuraties te vergelijken of een offerte op maat aan te vragen,neem contact met ons opvia de productpagina van de Green Ohm Electronic Shaft Rotogravure Printing Machine.
